JTL bimetal Copper-aluminum connecting clamp
Material：Copper Aluminum

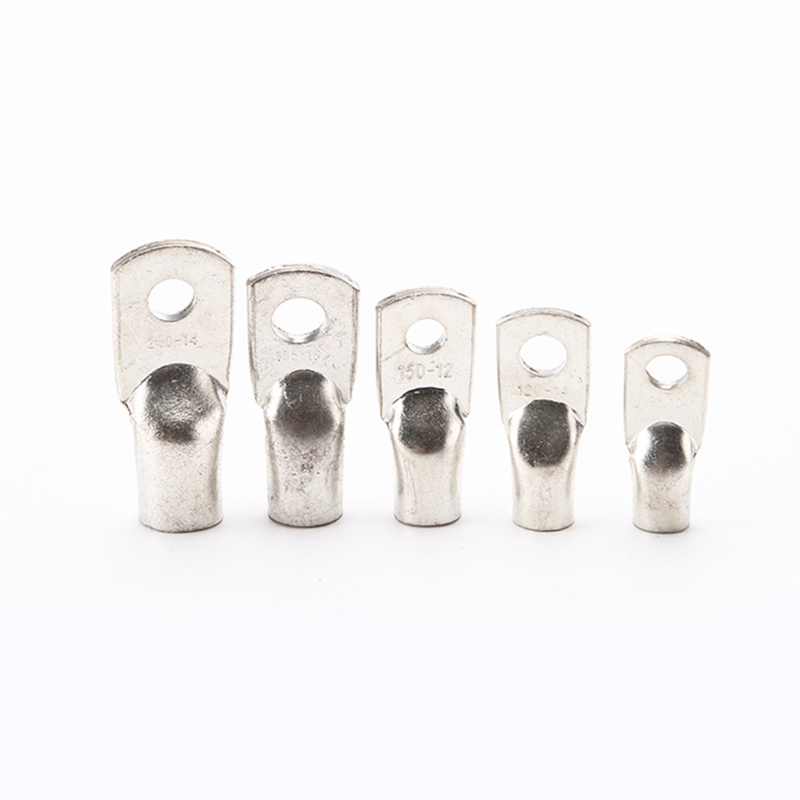

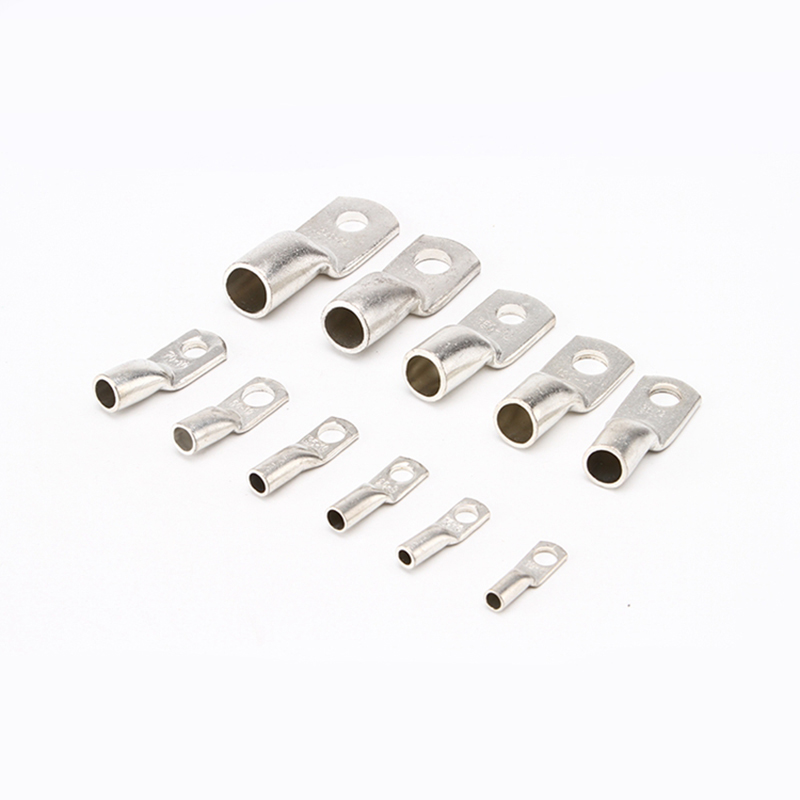

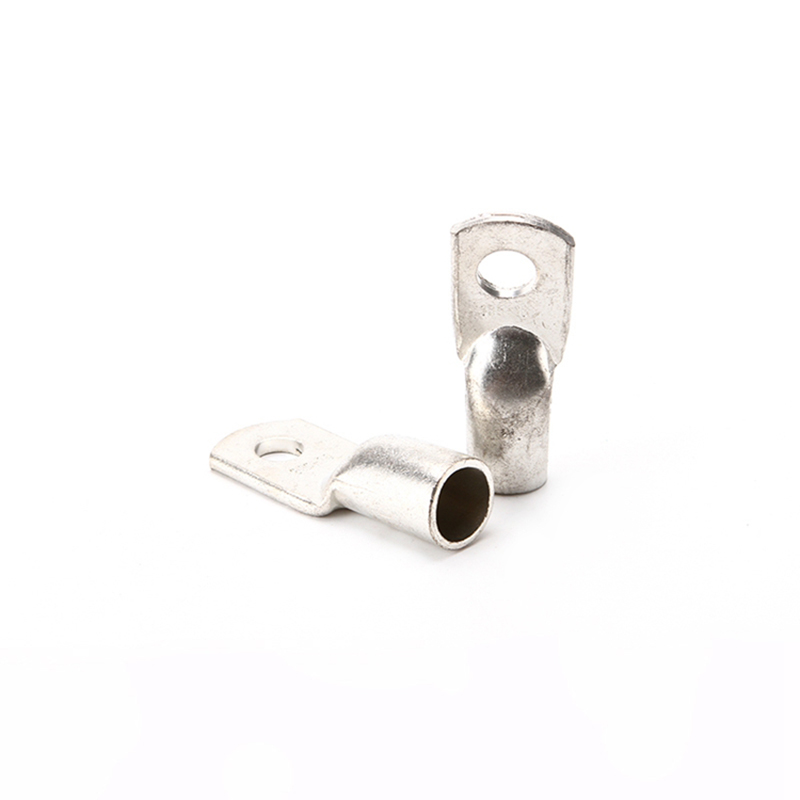

The tin-plated copper lugs are crafted from high-quality copper, ensuring excellent conductivity and corrosion resistance. The tin-plated surface not only guarantees superior electrical performance but also provides effective protection against corrosion.
Copper tube crimping termina
| Catalog No | Dimensions(mm) | ||||||||||||||||||||||
| D | d | L | L1 | L2 | -6 | -8 | -10 | -12 | -14 | -16 | |||||||||||||
| φ | A | B | φ | A | B | φ | A | B | φ | A | B | φ | A | B | φ | A | B | ||||||
| JG-A-10 | 8 | 6 | 38.3 | 17 | 16 | 6.5 | 11.3 | 1.9 | 8.5 | 11.3 | 1.8 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | ||||
| JG-A-16 | 9 | 6.2 | 41 | 17.2 | 18.7 | 6.5 | 12.2 | 2.6 | 8.5 | 12.2 | 2.6 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | ||||
| GJ-A-25 | 10 | 7.2 | 46.5 | 21.5 | 19.5 | 一 | 一 | 一 | 8.5 | 13.8 | 2.6 | 10.5 | 13.8 | 2.6 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | |
| JG-A-35 | 11 | 8.2 | 50.5 | 20.3 | 20 | 一 | 一 | 一 | 8.5 | 15.5 | 2.6 | 10.5 | 15.5 | 2.6 | 12.5 | 2.5 | 一 | 一 | 一 | 一 | 一 | 一 | |
| JG-A-50 | 13 | 10.2 | 53 | 20.3 | 22.3 | 一 | 一 | 一 | 8.5 | 18.4 | 2.8 | 10.5 | 18.4 | 2.6 | 12.5 | 18.4 | 2.8 | 一 | 一 | 一 | 一 | 一 | 一 |
| JG-A-70 | 16 | 12 | 59 | 20 | 27 | 一 | 一 | 一 | 8.5 | 22.7 | 3.7 | 10.5 | 22.7 | 3.7 | 12.5 | 22.7 | 3.8 | 一 | 一 | 一 | 一 | 一 | 一 |
| JG-A-95 | 18 | 14 | 65 | 22.6 | 31.8 | 一 | 一 | 一 | 8.5 | 25.6 | 3.8 | 10.5 | 25.6 | 3.7 | 12.5 | 25.6 | 3.8 | 一 | 一 | 一 | 一 | 一 | 一 |
| JG-A-120 | 20 | 16 | 72 | 31.4 | 31 | 一 | 一 | 一 | 8.5 | 3.8 | 10.5 | 28.6 | 3.7 | 12.5 | 28.6 | 3.8 | 14.5 | 28.6 | 3.8 | ||||
| JG-A-150 | 22 | 18 | 79 | 33 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 12.5 | 31.5 | 3.8 | 14.5 | 31.5 | 3.8 | 16.5 | 31.5 | 3.8 | |
| JG-A-185 | 24 | 19 | 87.5 | 35 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 12.5 | 4.9 | 14.5 | 4.9 | 16.5 | 4.9 | ||||
| JG-A-240 | 26 | 21 | 93 | 42 | 40.5 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 12.5 | 37.3 | 4.9 | 14.5 | 37.3 | 4.9 | 16.5 | 37.3 | 4.9 |
